CV. Berkah Lestari Jaya melakukan proses pasang acp seven mengikuti kaidah-kaidah ketentuan yang berlaku sesuai dengan Standar yang sudah ditentukan oleh pemerintah Indonesia,
Mari kita urai satu persatu alur kerja SOP ( standart Operating Procedure ) cara pasang ACP Seven yang dibuat oleh aluminium kaca & ACP work. Ini juga syarat utama untuk tender di pemerintahan Indonesia selain surat dukungan aluminium kaca dan acp
CV Berkah Lestari Jaya menjual acp Seven dan pemasangan ACP dengan harga Rp. 651.000,-/m2 atau upah jasa pasang saja (tidak termasuk material bahan) dengan harga Rp. 175.000,-/m2 di Jakarta. Kami Melayani Penjualan dan pemasangan seluruh Indonesia.
Pekerjaan Persiapan
Seperti kita katahui dalam setiap permulaan suatu pekerjaan atau proyek diperlukan rencana dan persiapan yang matang agar segala sesuatu dapat berjalan dengan lancar dan sesuai dengan standar prosedur yang telah ditetapkan.Pekerjaan persiapan dibagi menjadi dua bagian penting yaitu persiapan Non-teknis dan persiapan teknis.
Persiapan non-teknis terdiri dari beberapa rangkaian pekerjaan antara lain :
1. Survey Lokasi
Survey lokasi bertujuan untuk mengetahui Lokasi pekerjaan dan pengumpulan data-data seperti pengukuran luasan pekerjaan dan volume pekerjaan.
2. Gambar Desain
Gambar desain di perlukan agar pekerjaan yang kan kita laksanakan sesuai dengan rencana dan model yang telah ditentukan.
3. Penyusunan RAB dan analisa harga satuan
Penyusunan RAB ini bertujuan untuk menyesuaikan anggaran atau budget yang telah di tentukan dengan pengadaan material. Hal ini dapat mempengaruhi suau pekerjaan terlaksana atau tidak.
4. Penentuan Marking titik nol (Zero Level Marking)
Penentuan Titik nol menjadi patokan dimulainnya pemasangan ACP sehingga nantinya antara gambar desain dengan konstruksi ACP dilapangan sesuai dan tidak melenceng dari desain yang telah ditentukan.
Baca juga : Curtain wall
Persiapan Teknis Pemasangan ACP Seven
Sedangkan persiapan Teknis meliputi :
Mobilisasi dan demobilisasi alat
Mobilisasi dan demobilisasi alat bertujuan untuk menyiapkan peralatan yang akan digunakan dalam pasang ACP.
Alat tersebut seperti :
- Hand Router, Digunakan untuk membuat lekukan untuk kupingan spigot dan tekukan pada sudut dapat juga digunakan untuk memotong ACP
- Mata Bor Router
- Bor tangan, Untuk membuat lubang bagi skrup baik itu untuk di modul maupun pada rangka
- Mata Bor tangan uk. 3.5”. Mata bor untuk mepermudah pemasangan skrup ACP
- Bor Beton, Bor yang di peruntukkan khusus untuk melubang dinding
- Mata Bor Beton uk. 6” dan 8”. Ukuran mata bor ini tergantung pada dynabolt yang digunakan
- Mata Rumping, Digunakan untuk memsang skrup rumpig
- Mata Driver, Digunakan untuk memasang skrup ACP
- Circle, Digunakan untuk memotong siku rangka utama dan memotong hollow
- Grinda tangan, Biasanya untuk memotong bagian yang tidak terlalu panjang dan lebar juga dapat dibunakan untuk mengaluskan bagian yang telah di las
- Peralatan Las Listrik, lat pengelasan yang menggunakan daya listrik sebagai sumberdayanya
- Gergaji Besi
- Tang
- Palu
- Obeng Plus dan minus
- Tali Tambang, Digunakan untuk mengikat modul untuk dinaikan ke tempat yang lebih tinggi
- Pisau Cutter, Untuk memotong eva foam atau backup
- Gunting Hollow, Kegunaan untuk memotong ujung ACP agar tidak tajam
- Meteran 5m atau 7m, Untuk mengukur luasan
- Kunci pas 12 dan 14, Untuk mengencangkan dynabolt dan ukuran kunci ini disesuaikan menurut dynabolt yang terpasang
- Waterpas, Digunakan untuk menentukan rata-rata air agar pemasangan ACP tidak miring atau bergelombang
- Sigma, Untuk mengukur ketebalan material
- Pengaris siku, Untuk menentukan sudut tepat 900 atau kemiringan angle tepat 450
- Benang timbang dan pendulumnya, Untuk menentukan kelurusan tinggi material
- Kuas, Digunakan untuk mengecat rangka utama
- Gun sealant, Alat yang digunakan agar sealat mudah digunakan
- Kabel Roll,Sebagai pembagi arus listrik
- Pensil, Digunakan untuk penanda suatu ukuran
- Genset (Jika Diperlukan), Digunakan jika di tempat kerja tidak disediakan daya listrik atau daya listrik tidak mencukupi untuk alat kerja berfungsi

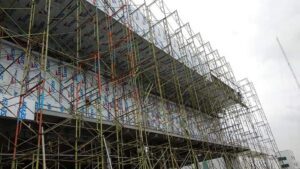

- Scaftfolding atau steger, Sebagai alat yang digunakan untuk pemasangan pada ketinggian atau di bagian atas
Baca juga : ACP MACO
Mobilisasi dan demobilisasi bahan ACP
Dalam Mobilisasi dan demobilisasi bahan ini di perlukan ketelitian dan perhitungan yang matang terutama didalam pengadaan material ACP jangan sampai salah dalam menentukan jumlah bahan ACP yang diperlukan dan kode warna yang dipakai, juga untuk memaksimalkan efisiensi dan efektifitas pekerjaan. Adapun bahan yang diperlukan dalam pasang ACP meliputi :
- Aluminium Composite Panel, Panel Aluminium yang nanti nya akan dibentuk menjadi modul-modul yang dipasang pada rangka hollow
- Besi Siku baik itu Besi Siku alvanis Atau Galvalum, Digunakan untuk Pembuatan Braket
- Hollow galvanis dan hollow aluminium uk. 2×4 dan 4×4, Sebagai rangka utama dan Dudukan Modul ACP
- Breaket, Siku Penguat Rangka Utama
- Spigot, Sebagai Kupingan atau tempat Skrup agar Modul Mengikat Pada Rangka Utama
- Sealant, Pergunakan Sealant Netral yang mempunyai daya rekat dan fleksiblitas yang tinggi serta tahan terhadap cuaca yang extreme
- Eva Foam atau Busa Backup, Untuk menutup celah antar ACPyang Disebut Nat
- Isolasi Kertas, Sebagai Pembatas untukmebuat garis nat lurus dalam pengisian sealant
- Isi Cutter, Untuk isi pisau cutter
- Skrup Rumping, Untuk menyambungkan rangka utama
- Dyna Bolt, Untuk menyambungkan rangka utama dengan dinding
- Skrup ACP, Untuk menyambungkan modul ACP dengan rangka hollow
- Kawat Las Listrik, Untuk pengelasan las listrik
- Resibon ukuran besar dan kecil, Resibon Besar Digunakan untuk alat Circle, Resibon kecil untuk grinda tangan
- Kawat bendrat, Biasanya digunakan sebagai penguat tambahan
- Kain terpal, Digunakan untuk melindungi alat dan pekerja dari terik matahari dan hujan
- Bahan bakar genset jika genset di gunakan, Bahan bakar tergantung dari mesin genset yan di gunakan bensin atau Solar
Baca juga : ACP JIYU
Mobilisasi dan demobilisasi Pekerja Pasang ACP
Mobilisasi dan demobilisasi Pekerja bertujuan untuk memaksimalkan jumlah tenaga sumber daya manusia dalam pekerjaan cara pasang ACP adapun Mobilisasi dan Demobilisasi pekerja ini meliputi :
- Sumber daya manusia
- Alat keselamatan bagi para pekerja seperti
- Helm Proyek
- Kacamata Kerja
- Sarung tangan
- Rompi Pekerja
- Body Harness
- Sepatu Savety / Boots
Pekerjaan Rangka ACP
Metodologi cara pasang acp pada pelaksanaan pekerjaan rangka ACP ini kontraktor harus memperhatikan struktur yang dibutuhkan sesuai dengan kodisi lokasi pekerjaan dan sesuai dengan spek yang telah di tentukan. Kami akan membahas mengenai Modul rangka ACP Standar seperti pemasangan ACP pada dinding. Material yang diperlukan antaralain :
1. Hollow Besi Galvanis atau Hollow Aluminium
Penggunaan hollow tergantung pada spek yang telah di tentukan. Biasanya hollow besi galvanis banyak digunakan karena selain harganya yang relative muran juga cara peraakitan dan pemasangan nya pun lebih mudah dan cepat. Selain dapat dilas juga dapat menggunakan skrup rumpin atau skrup baja ringan dan dari segi kekuatan menurut kami hollow besi galvanis lebih kuat dibanding hollow aluminium.
Ukuran yang umumnya digunakan adalah hollow besi galvanis ukuran 2×4 dan 4×4. Ukuran 2×4 digunakan untuk ambangan dan 4×4 untuk tiang penyangga agar lebih kuat.
2. Braket Siku
Braket siku ini untuk memperkuat dudukan rangka hoillow, biasanya dipotong ukuran per 10cm atau 20cm atau sesuai dengan kebutuan saja. Pengaplikasiannya dapat menggunakan dynabole atau skrup besar dengan fiser untuk menempel di dinding. Dan untuk yang menepel di rangka bisa di las atau diskrup.
Perakitan rangka ini harus benar-benar akuat sesuai denga modul yang akan dipasang dan sesuai dengan spesifikasi dan gambar teknis yang ada. Jika jaraka antar modul atau nat terlalu lebar maka akan dikhawatirkan pada pekerjaan finishing akan dipastika sealantnya akan boros dan dari segi estetika akan berkurang.
Pemasangan rangka adalah hal yang sangat penting dalam cara pemasangan acp seven dan merka lin, jadi sangat perlu diperhatikan dengan teliti, Kegagalan pemasangan bermulai dari cara pemasangan rangka yang salah
Baca juga : ACP Yaret
Pekerjaan Fabrikasi Modul ACP
1. Pengukuran Modul sesuai dengan Ukuran yang telah ditentukan sebelumnya. Modul biasanya disesuaikan dengan rangka yang tela dibuat.
Alat – Alat yang digunakan dalam fabrikasi Modul ACP antara lain :
- Router, Alat ini terdiri dari 3 jenis yaitu Hand Router Besar, Hand Router Kecil, Router CnC
- Bor Tangan, Ada 2 fungsi dari bor tangan ini dalam pekerjaan fabrikasi ACP yaitu untuk melubangi ACP agar Skrup lebih mudah terpasang umum nya mata untuk bor ini berukuran 3.5” dan fungsi lainnya yaitu untuk memudahkan pemasangan skrup ACP dengan mengganti mata bor dengan mata driver
- Gunting Hollow, Fungsi gunting hollow ini untuk memotong ujung ACP agar Tidak Tajam dan berguna untuk memudahkan ACP saat akan di tekuk dengan memberikan sedikit potongan pada ACP
2. Lakukan Pemotongan ACP sesuai dengan ukuran yang telah di tentukan jika menggunakan hand router kecil maka ukuran di tambah 4.5 cm sesuai as routernya sebagai contoh untuk membuat bendingan 2 cm, maka ukuran untuk membuat profilny menjadi 6.5 cm setelah modul ACP dibending kemudian di tekuk bendingan tersebut lalu di berikan braket Alumunium. Braket dapat menggunakan spigot atau stiffener. Profil Spigot berbentuk Siku ALuminium sedangkan Stiffener benbentuk angka 2. Braket ini berfungsi untuk mengunci ACP pada rangka dengan menggunakan system skrup. Banyaknya braket tergantung dri besar kecilnya ukuran modul ACP semakin besar maka braket aluminium yang di perlukan semakun banyak.
Baca Juga : ACP Goodsense
3. Proses selajutnya tinggal memasangkan Modul ACP ke rangka yang telah di buat sebelumnya. Untuk pemasangannya tinggal diskrup dari braket ke rangka. Ada 2 jenis Skrup untuk memasang Braket Modul ACP kerangka yaitu model kepala bundar dan dengan model kepala rata.
Disarankan pada pemasangan Modul ACP ini menggunakan benang agar modul yang terpasang lurus dari ujung ke ujung dan diusahalan level setiap modul ACP sama rata hingga tidak ngesil. Untuk pemasangan Modul ACP diusahakan arah panah pada lembar proteksi harus sama arahnya ini bertujuan untuk agar estetika tata letak lebih bagus juga beberapa ACP mempunyai gradasi warna.
Pekerjaan Finishing
Pekerjaan tahap akhir yang sangat menentukan dari segi estetika pekerjaan. Usahakan pekerja yang melakukan pekerjaan finishing ini harus benar benar ahli dan berpengalaman terutama pada pekerjaan pengisian nat dengan sealant.
Bahan yang di perlukan dalam pekerjaan finishing dalam cara pasang ACP ini adalah sebagai berikut:
- Sealant, Sealant yang digunakan adala sealant netral selain mempunyai daya rekat yang kuat sealant netral tahan terhadap perubahan cuaca yang ekstrim. Pilih warna sealant sesuai dengan warna nat yang dibutuhkan.
- Eva Foam atau busa back up, Berfungsi untuk menganjal dasar nat agar sealant tidak terlalu banyak. Pilih warna eva foam atau back up yang tidak mempengaruhi warna sealant. Ketebalan eva foam yang digunakan berkisar antara 0,5 cm – 0,8 cm. funsi lainnya juga dapat digunakan sebagai alat untuk menarik dan meratakan sealant.
- Lakban Kertas, Lakbankertas ini berfungsi sebagai marking pada tepian nat agar sealant tidak berceceran kemana-mana.
Baca juga : Partisi Ruangan dari ACP
Pekerjaan fishing
adalah :
- Sobek sedikit proteksi ACP yang ada pada bagiuan tepi nat.
- Ganjal dasar nat antar ACP dengan Eva Foam atau busa back up
- Pasang lakban kertas pada setiap tepian nat sebagai marking
- Isi sealant pada celah permukaan nat yang telah diganjal back uptersebut
- Lalu tarik dan ratakan sealant tersebut dengan menggunakan potongan back up Usahan dilakukan dena satu kali tarikan untuk mendapatkan hasil yang bagus.
- Setelah permukan sealantnya rata langsung copot lakban kertasnya usahakan sebelum sealant mongering.
- Setela yakinsemuanya rapih copot proteksi dari ACP tersebut usahan setelah mencopot proteksi ACP tidak memegang ACP lagi karena dikhawatirkan akan meninggalkan bekas telapak tangan maupun bekas sealant yan mengakibatkan permukaan ACP menjadi Kotor.
Pekerjaan Maintanance
Hampir tidak ada perawatan atau maintanace yang khusus untuk ACP ini . Perwatan hanya diperlukan jika ACP sudah ter;ihat kotor dan kusam. Pemebersihan ACP ini dapat menggunakan cairan khusus untuk membersihkan ACP juga dapat menggunakan cairan pembersih untuk mencuci piring. Sangat tidak disaran menggunakan zat kima karena akan merusak lapisan zat yang melindungi ACP.
Demikian sedikit tutorial atau metodologi pemasangan ACP yang dapat kami berikan, Metode ini juga berlaku untuk cara pasang acp semua merk seperti acp goodsense dan curtain wall untuk outdoor. Metode ini bisa diterapkan pada .Anda dapat menghubungi kami untuk Info lajutan tentan harga dan jasa pemasangan ACP terima kasih, salam.
Download PDF METODOLOGI CARA PEMASANGAN ACP atau https://www.4shared.com/s/fIeK0Gyynea (sumber : tokokaca.co.id)
Produk lain : Pemasangan Tiang Kolom ACP
Demikianlah cara pemasangan acp seven yang biasa kami lakukan. Silahkan diskusikan dengan kami terkait pemasangan, kami dengan senang hati membantu dengan diskusi konsultasi gratis
